aMIRA-Cas14a 검출 시스템 (A) 개략도는 aMIRA-Cas14a 검출 플랫폼의 반응 메커니즘을 나타낸다. (B) 겔 전기영동 분석을 통해 aMIRA 생성물에 대한 Cas14a의 특이적 절단 활성을 확인하였다. (C) 1단계 및 2단계 aMIRA-Cas14a 검출 방법을 비교 분석하였다. 참고: 2단계 반응 프로토콜에서는 20분간의 aMIR 증폭 후 형광 모니터링을 위한 Cas14a 검출 시스템을 첨가한다. 따라서 형광 신호 수집은 20분 시점에서 시작된다. (D) 및 (E) 최적의 정방향 및 역방향 프라이머 비율을 결정하기 위한 최적화 실험을 수행하였다. (F–I) 식물 시료에서 4가지 바이러스 표적(TYLCCNV, TYLCV, TOLCNDV 및 TbCSV)을 검출하여 aMIRA-Cas14a 시스템의 특이성을 검증하였다. 혼합 시료(Mix로 표기)는 각 바이러스 DNA 제제를 동일한 부피로 혼합하여 제조하였다. 미량의 바이러스 핵산에 대한 신호 증폭을 달성하고 Cas14a에 충분한 기질을 제공하기 위해 MIRA를 기반으로 하는 aMIRA(비대칭 다중효소 등온 고속 증폭)를 개발했습니다. 그 결과 얻어진 aMIRA-Cas14a 시스템은 다음과 같은 주요 장점을 제공합니다. 1. 최적화된 프라이머 비율을 통해 MIRA는 Cas14a의 직접적인 기질 역할을 하는 단일 가닥 DNA(ssDNA)를 우선적으로 과다 생성합니다. 정방향 프라이머와 역방향 프라이머의 비율을 20:1로 조정함으로써, 시스템은 Cas14a의 PAM 비의존적 절단 활성을 활성화하기에 충분한 ssDNA를 생성하며, Cas14a는 ssDNA를 특이적으로 인식하고 절단합니다.
2. MIRA와 CRISPR-Cas14a의 원팟 통합은 교차 오염 위험을 제거합니다.
3. MIRA는 검출 감도를 크게 향상시켜 극저농도의 바이러스 핵산을 검출할 수 있도록 합니다.
4. aMIRA-Cas14a는 높은 특이성을 유지하여 비특이적 증폭으로 인한 위양성을 방지합니다. 궁극적으로 MIRA와 CRISPR-Cas14a의 원팟 통합은 오염 위험을 제거하고 MIRA의 강점과 CRISPR-Cas14a 시스템 간의 완벽한 시너지를 달성합니다. 이는 등온 증폭과 CRISPR 시스템 간의 비호환성이라는 업계 전반의 문제를 해결하며, MaC14a 플랫폼의 핵심 기술적 혁신을 나타냅니다. aMIRA-Cas14a 시스템은 특이적 증폭을 보장하면서 감도를 1,000배 향상시킵니다. Cas14a의 서열 특이적 인식과 결합하여 이중 계층 특이성 검증을 제공하며, 비표적 바이러스 또는 정상 샘플에 대한 교차 반응이 없어 업계의 또 다른 문제점인 위양성 발생 경향을 해결합니다. 본 연구에 사용된 MIRA 다중효소 등온 고속 증폭 시약은 Amp-Future (Changzhou) Biotech Co., Ltd.에서 제공받았습니다. Amp-Future Biotech는 뛰어난 시약 성능뿐만 아니라 전문적이고 신속한 기술 지원팀도 제공합니다.
MIRA는 연구 및 진단 용도로 개발된 원심분리 기반 미세유체 칩과의 뛰어난 호환성을 보여줍니다. 1. 소형화된 반응 시스템으로, 미세유체 칩의 특징인 초소형 반응 챔버에 적합합니다.
2. 한 번의 실행으로 다중 검출이 가능합니다.
3. 휴대용 기기와 호환되어 시료에서 결과까지 원활한 워크플로우를 제공합니다. |
Based on the MIRA platform, our customer has successfully developed aMIRA-Cas14a detection system, integrating isothermal amplification with CRISPR for rapid diagnostics.

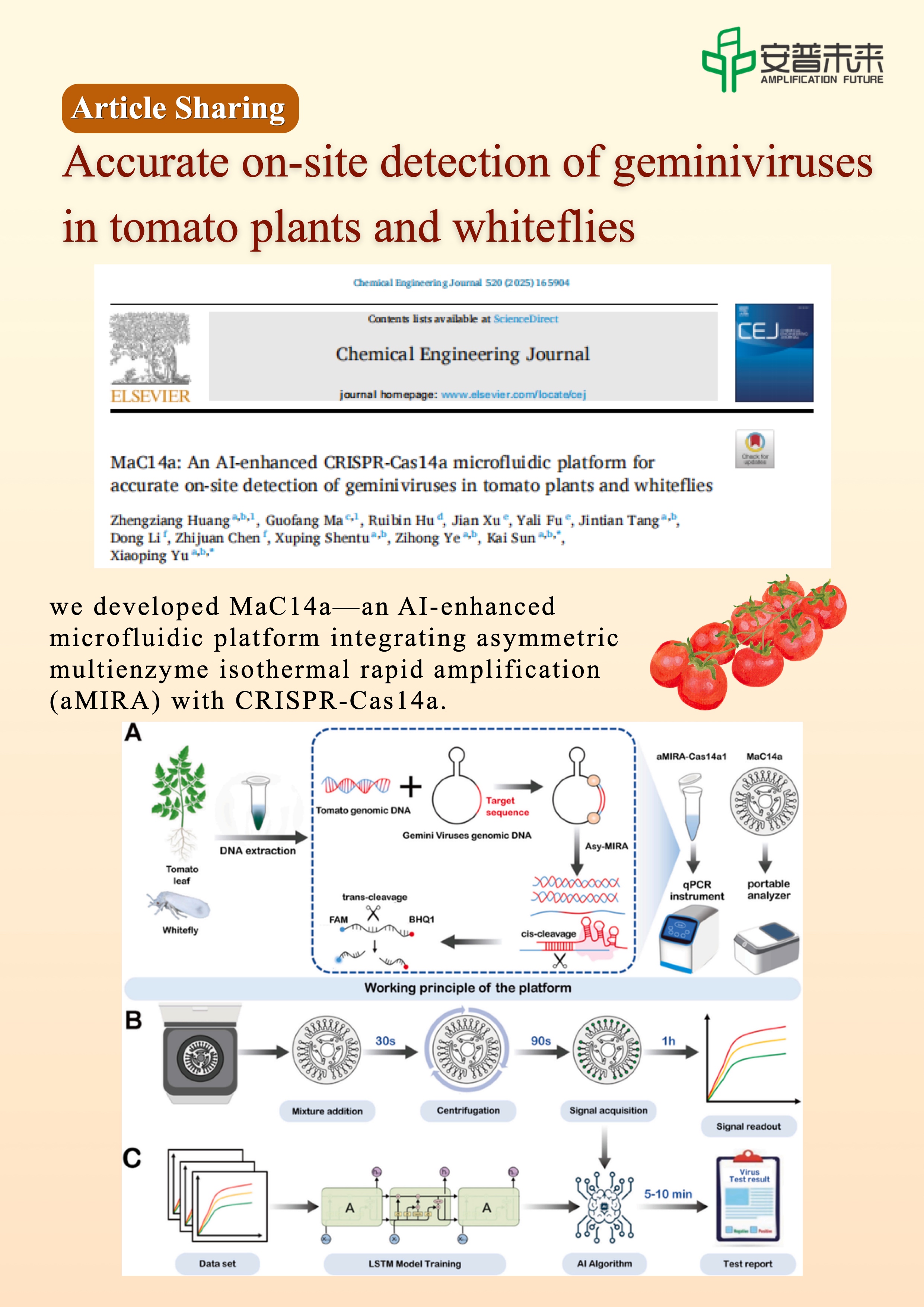

📄 Article Sharing：

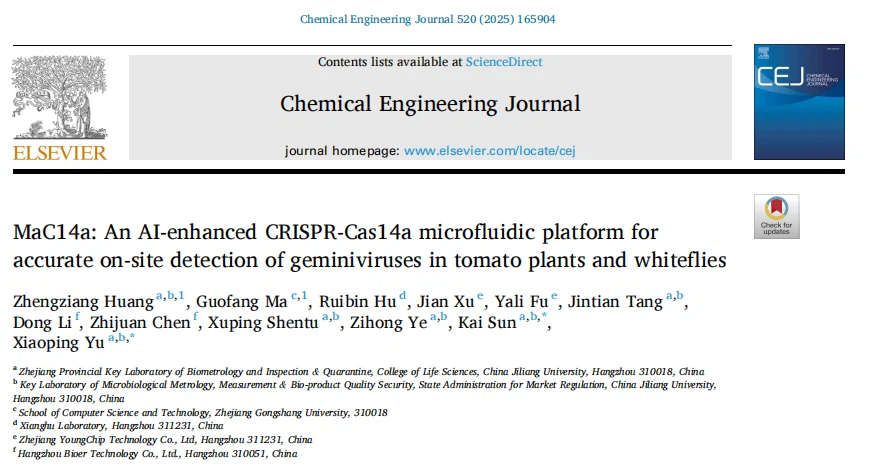

An AI-enhanced CRISPR-Cas14a Microfluidic Platform For Accurate On-site Detection Of Geminiviruses in Tomato Plants And Whiteflies
Read more：
https://lnkd.in/gE3CfdTU

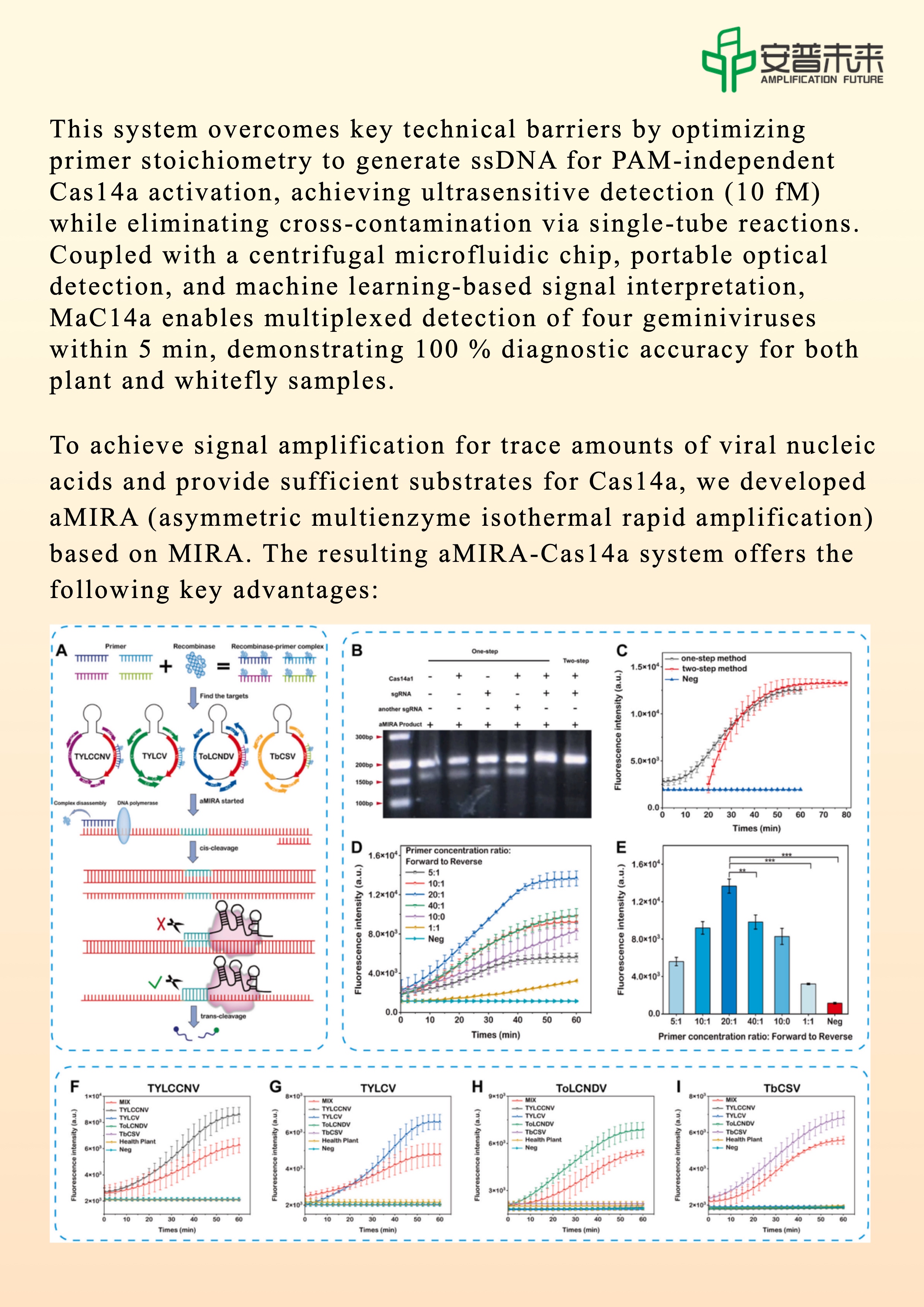

제미니바이러스는 빠른 진화와 전 세계적인 흰파리 매개 전파를 통해 전 세계 토마토 생산에 심각한 위협을 가하고 있습니다. 현재의 검출 방법은 주로 증상이 나타난 식물을 대상으로 하며, 바이러스 양이 전염 가능한 수준에 도달한 후에야 진단 결과를 제공하는 경우가 많아 질병 방제가 효과적이지 못합니다. 조기 개입은 증상 발현 전에 감염을 식별하거나, 심지어 곤충 매개체가 식물에 바이러스를 전파하기 전에 바이러스 존재를 감지하는 데 달려 있습니다. 최근 등온 증폭 및 CRISPR 기반 진단 기술의 발전은 잠재적인 해결책을 제시하지만, 실제 구현에는 다음과 같은 내재적인 한계가 있습니다. 효소 증폭과 CRISPR 시스템 간의 비호환성, 다단계 절차로 인한 오염 위험, 그리고 검출 장치의 현장 적용성 부족. 이러한 문제를 해결하기 위해 우리는 비대칭 다중 효소 등온 고속 증폭(aMIRA)과 CRISPR-Cas14a를 통합한 AI 강화 미세유체 플랫폼인 MaC14a를 개발했습니다. 본 시스템은 PAM 비의존적 Cas14a 활성화를 위한 단일 가닥 DNA(ssDNA) 생성에 필요한 프라이머 화학양론을 최적화함으로써 핵심적인 기술적 장벽을 극복하고, 단일 튜브 반응을 통해 교차 오염을 제거하면서 초고감도 검출(10 fM)을 달성합니다. 원심분리형 미세유체 칩, 휴대용 광학 검출 장치, 그리고 머신러닝 기반 신호 해석 기술을 결합한 MaC14a는 5분 이내에 4가지 제미니바이러스를 동시에 검출할 수 있으며, 식물 및 흰파리 샘플 모두에서 100%의 진단 정확도를 보여줍니다. 본 연구의 획기적인 성과는 (i) 식물의 무증상 감염 검출, (ii) 개별 흰파리의 바이러스 보유 여부 정밀 판정으로, 전염 전 감시에 있어 중요한 기술적 격차를 해소하는 것입니다. 제미니바이러스 관리를 위한 새로운 도구를 제공하는 것 외에도, 본 연구는 작물 보호를 위한 "AI-CRISPR-미세유체" 패러다임을 구축합니다. 증상이 나타나는 식물에서 바이러스를 보유한 매개체와 무증상 감염으로 초점을 전환함으로써, 이 기술은 바이러스 전파 주기를 근원에서 차단하는 획기적인 해결책을 제공합니다.

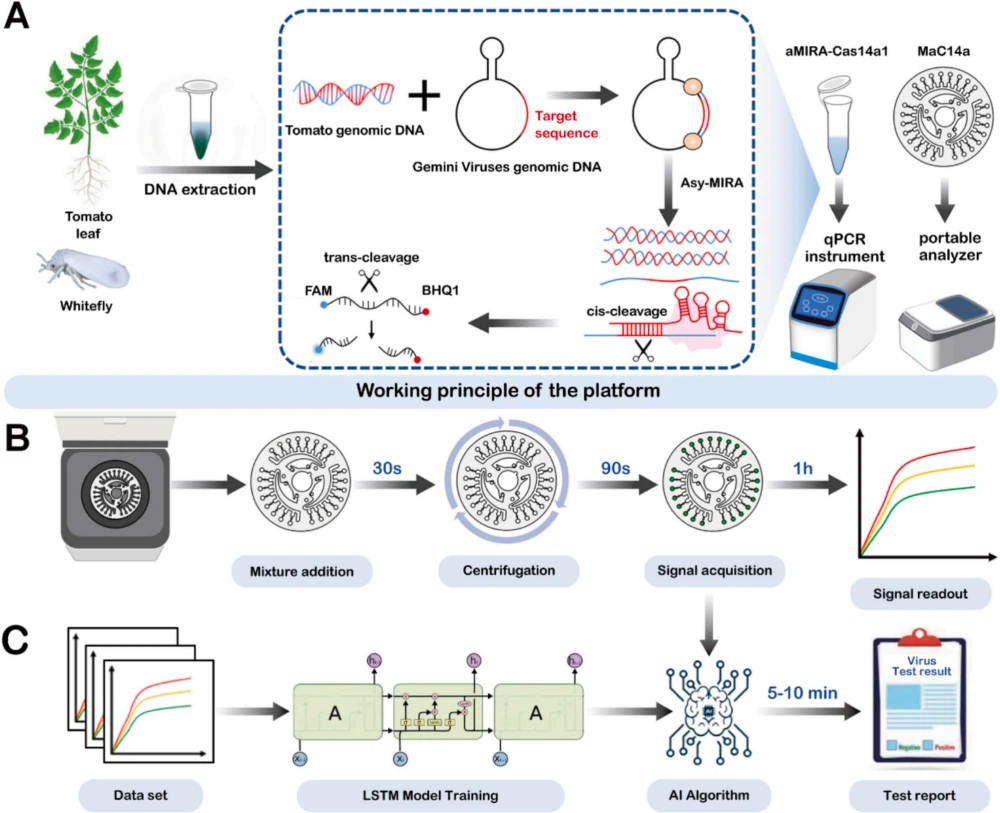

다중 제미니바이러스 감시를 위한 MaC14a 시스템의 통합 워크플로우.
(A) aMIRA-Cas14a 매개 핵산 검출 메커니즘. aMIRA 기반 단일 가닥 DNA(ssDNA) 증폭과 Cas14a의 PAM 비의존적 ssDNA 인식 및 부수적 절단 활성이 결합된 방식을 도식적으로 나타낸 그림으로, 단일 튜브 검출(실시간 형광 PCR 기기와 호환) 또는 현장 미세유체 분석(자체 개발된 원심분리 검출 장치 사용)이 가능합니다. (B) 현장 배치가 가능한 진단을 위한 미세유체 검출(MaC14a) 워크플로우. 화살표는 휴대용 분석기 내 각 과정의 소요 시간을 나타냅니다. (C) 장단기 메모리(LSTM) 네트워크 기반 실시간 검출 알고리즘의 흐름도. 최적화된 알고리즘은 형광 신호의 실시간 처리를 가능하게 하여 5~10분 이내에 결과를 해석할 수 있도록 합니다.

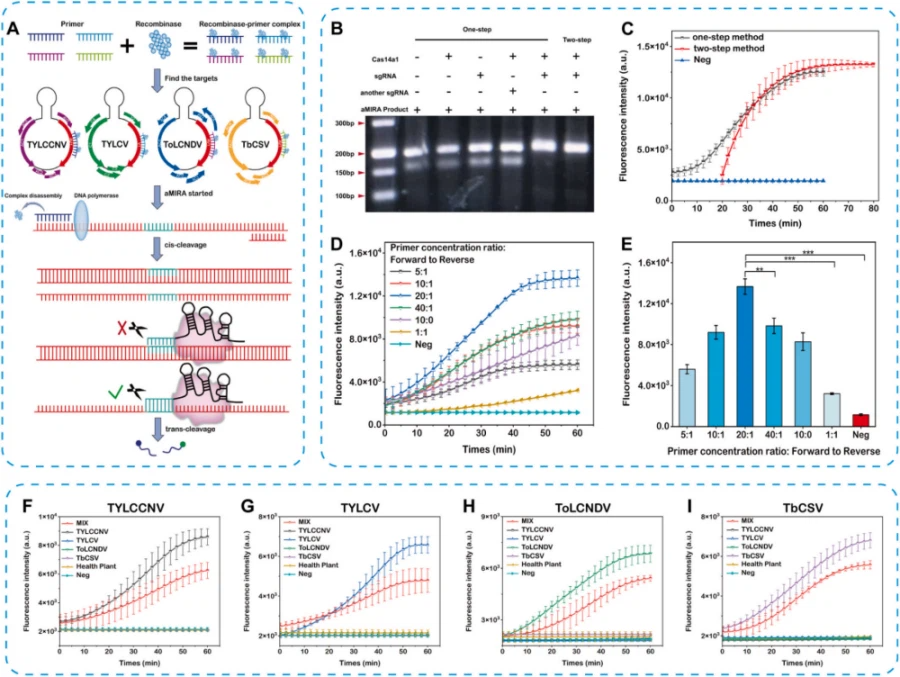

aMIRA-Cas14a 검출 시스템
(A) 개략도는 aMIRA-Cas14a 검출 플랫폼의 반응 메커니즘을 나타낸다. (B) 겔 전기영동 분석을 통해 aMIRA 생성물에 대한 Cas14a의 특이적 절단 활성을 확인하였다. (C) 1단계 및 2단계 aMIRA-Cas14a 검출 방법을 비교 분석하였다. 참고: 2단계 반응 프로토콜에서는 20분간의 aMIR 증폭 후 형광 모니터링을 위한 Cas14a 검출 시스템을 첨가한다. 따라서 형광 신호 수집은 20분 시점에서 시작된다. (D) 및 (E) 최적의 정방향 및 역방향 프라이머 비율을 결정하기 위한 최적화 실험을 수행하였다. (F–I) 식물 시료에서 4가지 바이러스 표적(TYLCCNV, TYLCV, TOLCNDV 및 TbCSV)을 검출하여 aMIRA-Cas14a 시스템의 특이성을 검증하였다. 혼합 시료(Mix로 표기)는 각 바이러스 DNA 제제를 동일한 부피로 혼합하여 제조하였다.

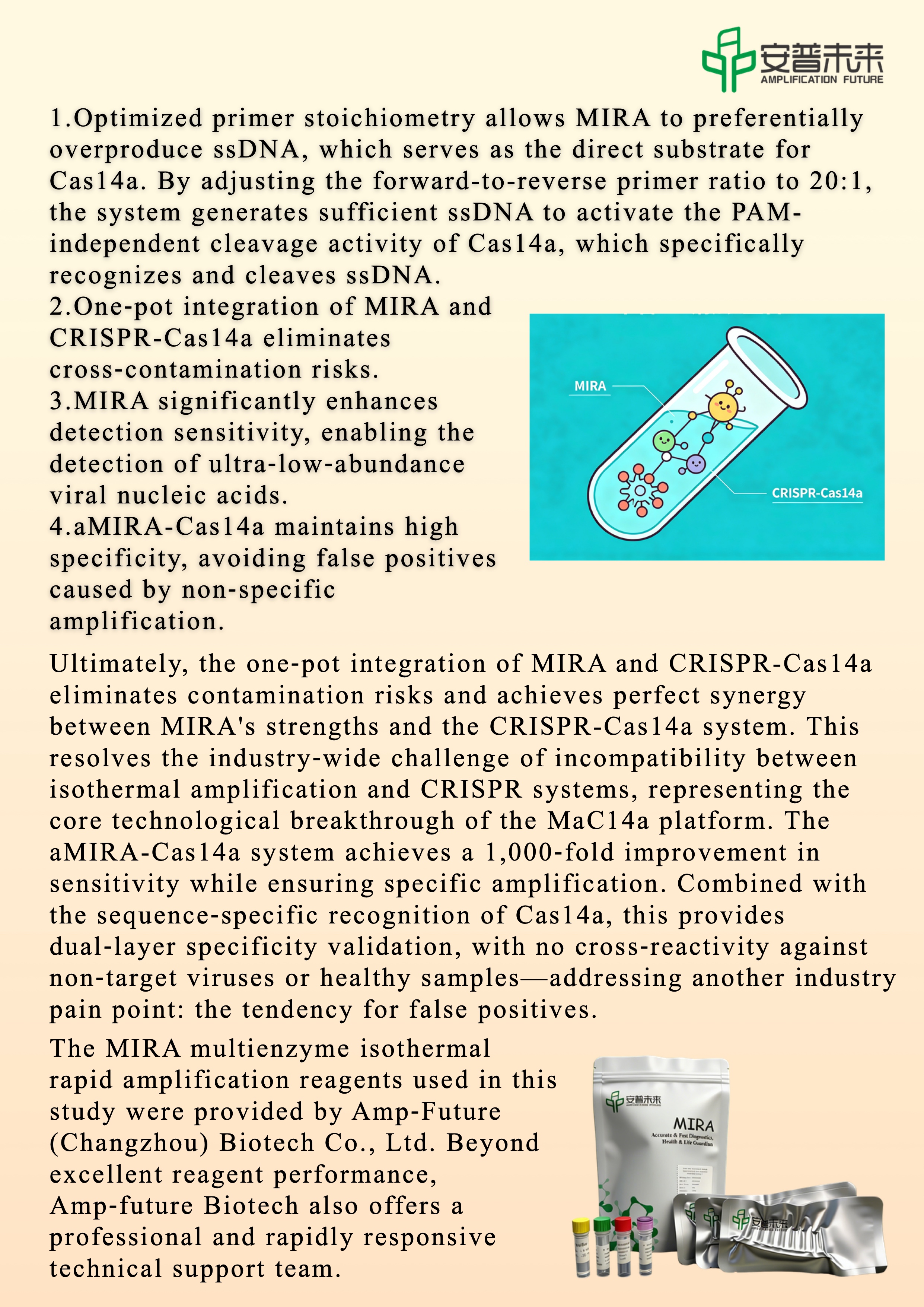

미량의 바이러스 핵산에 대한 신호 증폭을 달성하고 Cas14a에 충분한 기질을 제공하기 위해 MIRA를 기반으로 하는 aMIRA(비대칭 다중효소 등온 고속 증폭)를 개발했습니다. 그 결과 얻어진 aMIRA-Cas14a 시스템은 다음과 같은 주요 장점을 제공합니다.
1. 최적화된 프라이머 비율을 통해 MIRA는 Cas14a의 직접적인 기질 역할을 하는 단일 가닥 DNA(ssDNA)를 우선적으로 과다 생성합니다. 정방향 프라이머와 역방향 프라이머의 비율을 20:1로 조정함으로써, 시스템은 Cas14a의 PAM 비의존적 절단 활성을 활성화하기에 충분한 ssDNA를 생성하며, Cas14a는 ssDNA를 특이적으로 인식하고 절단합니다.
2. MIRA와 CRISPR-Cas14a의 원팟 통합은 교차 오염 위험을 제거합니다.
3. MIRA는 검출 감도를 크게 향상시켜 극저농도의 바이러스 핵산을 검출할 수 있도록 합니다.
4. aMIRA-Cas14a는 높은 특이성을 유지하여 비특이적 증폭으로 인한 위양성을 방지합니다.
궁극적으로 MIRA와 CRISPR-Cas14a의 원팟 통합은 오염 위험을 제거하고 MIRA의 강점과 CRISPR-Cas14a 시스템 간의 완벽한 시너지를 달성합니다. 이는 등온 증폭과 CRISPR 시스템 간의 비호환성이라는 업계 전반의 문제를 해결하며, MaC14a 플랫폼의 핵심 기술적 혁신을 나타냅니다. aMIRA-Cas14a 시스템은 특이적 증폭을 보장하면서 감도를 1,000배 향상시킵니다. Cas14a의 서열 특이적 인식과 결합하여 이중 계층 특이성 검증을 제공하며, 비표적 바이러스 또는 정상 샘플에 대한 교차 반응이 없어 업계의 또 다른 문제점인 위양성 발생 경향을 해결합니다.
본 연구에 사용된 MIRA 다중효소 등온 고속 증폭 시약은 Amp-Future (Changzhou) Biotech Co., Ltd.에서 제공받았습니다. Amp-Future Biotech는 뛰어난 시약 성능뿐만 아니라 전문적이고 신속한 기술 지원팀도 제공합니다.
MIRA는 연구 및 진단 용도로 개발된 원심분리 기반 미세유체 칩과의 뛰어난 호환성을 보여줍니다.
1. 소형화된 반응 시스템으로, 미세유체 칩의 특징인 초소형 반응 챔버에 적합합니다.
2. 한 번의 실행으로 다중 검출이 가능합니다.
3. 휴대용 기기와 호환되어 시료에서 결과까지 원활한 워크플로우를 제공합니다.

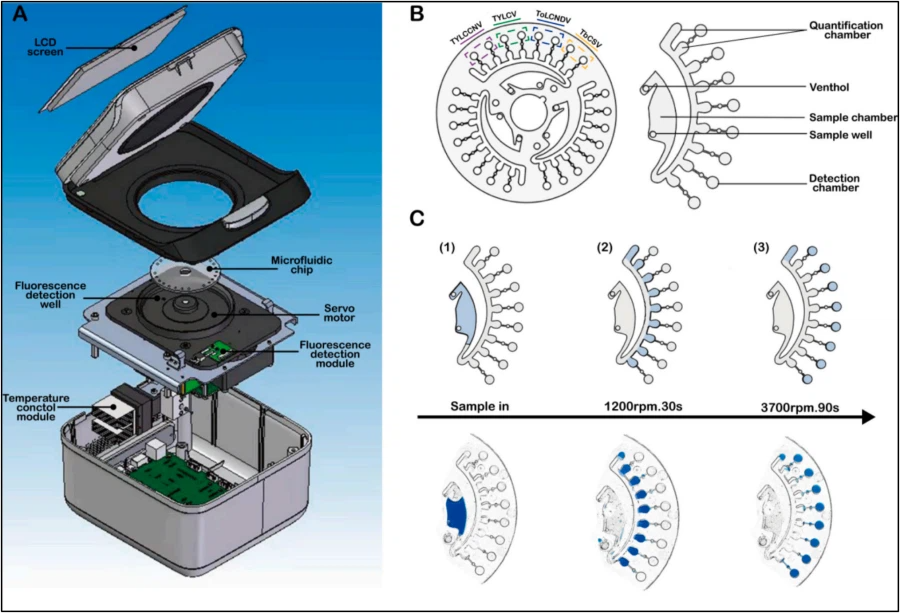

휴대용 분석기 및 칩 아키텍처.
(A) 휴대용 검출 장치의 분해도. 주요 구성 요소를 보여준다. (B) 원심 마이크로유체 칩의 모듈형 구조. (C) 원심력에 의한 유체 제어. 프로그래밍 가능한 원심력 하에서의 액체 이동 궤적 분석.
그림 4A에 나타낸 바와 같이, 현장 배치를 위해 최적화된 통합형 휴대용 "시료 투입, 결과 도출" 현장진단(POCT) 장치를 개발했습니다. 이 소형 프로토타입(길이 23cm × 너비 21cm × 높이 14cm, 총 무게 12.5kg)은 탁월한 휴대성을 제공합니다. 시스템의 핵심 구성 요소에는 정확한 회전 제어를 위한 고정밀 서보 모터와 온도 조절을 위한 공기 가열 장치가 포함됩니다. 칩 아래에 위치한 통합 광학 검출 모듈은 형광 여기 및 측정을 용이하게 하여 높은 감도와 정확도를 보장합니다. 이 휴대용 장치는 안드로이드 운영 체제가 내장되어 있어 사용자가 반응 시간 및 온도와 같은 세부 매개변수가 포함된 사전 프로그래밍된 작동 파일을 선택할 수 있는 사용자 친화적인 인터페이스를 제공합니다. 결과 및 결론은 LCD 화면에 실시간으로 표시되어 신속한 정보 획득이 가능합니다. 또한, 이 시스템은 모바일 장치 또는 클라우드 서버로 실시간 데이터 전송을 지원하는 무선 통신 모듈을 통합하고 인공지능 알고리즘과 연동하여 검사 결과를 즉시 해석하고 분석할 수 있습니다.

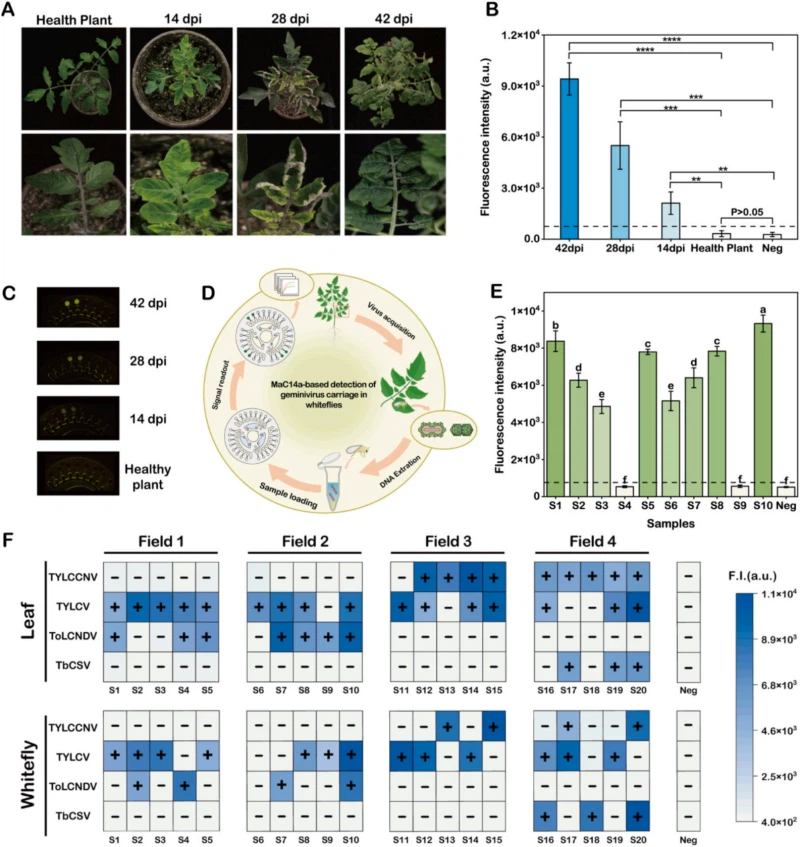

곤충 매개체에서 바이러스 보유 여부를 탐지하는 MaC14a 시스템의 능력을 평가하기 위해 TYLCV 획득 분석을 수행했습니다.
담배가루이 개체군. 흰파리는 TYLCV에 감염된 식물에서 3일간의 섭식 기간을 거친 후 처리되었습니다.
MaC14a 시스템을 사용하여 분석한 결과, 테스트한 흰파리 10마리 중 8마리(80%)에서 바이러스 양성 반응이 나타났습니다(그림 D). 중요한 것은, 건강한 식물만 섭취한 대조군에서는 모든 개체가 기준 형광 수준을 유지했다는 점입니다. 이러한 결과는 MaC14a 시스템이 개체 수준에서 바이러스를 보유한 흰파리를 정확하게 식별할 수 있음을 보여주며, 농업 환경에서 바이러스 전파를 모니터링하고 제어하는 데 있어 그 잠재력을 강조합니다.
이후 이중맹검 검증 실험에서, 중국 저장성 항저우의 두 온실 재배 지역과 광시성 난닝의 두 온실 재배 지역에서 수집한 토마토 잎 샘플 20개(S1~S20)를 테스트했습니다. 각 지역에서는 바이러스 감염의 전형적인 증상(엽록소 결핍, 모자이크 반점, 잎 말림 등)을 보이는 토마토 잎 샘플 5개와 흰파리 5마리(총 20마리)를 제공했습니다. AI 기반 MaC14a 시스템은 5분 만에 결과를 도출했으며, 이는 60분 소요되는 aMIRA-Cas14a 분석법 및 qPCR 플랫폼에서 얻은 결과와 완벽하게 일치하여 100% 일치율을 보였습니다 (그림 F, S6-S7, 표 S3). 또한, 식물 샘플에서 검출된 바이러스 종은 동일한 재배 지역의 매개 곤충에서 확인된 바이러스 종과 매우 높은 일치도를 보였습니다. 이러한 결과는 AI로 강화된 MaC14a가 현장 식물 바이러스 진단에서 상당한 잠재력을 가지고 있음을 보여줍니다 . MaC14a는 높은 속도(핵산 추출부터 결과 판독까지 단 10분), 높은 정확도( qPCR 결과와 일치), 그리고 휴대성을 달성합니다.
